— METALFAB
xTool MetalFab

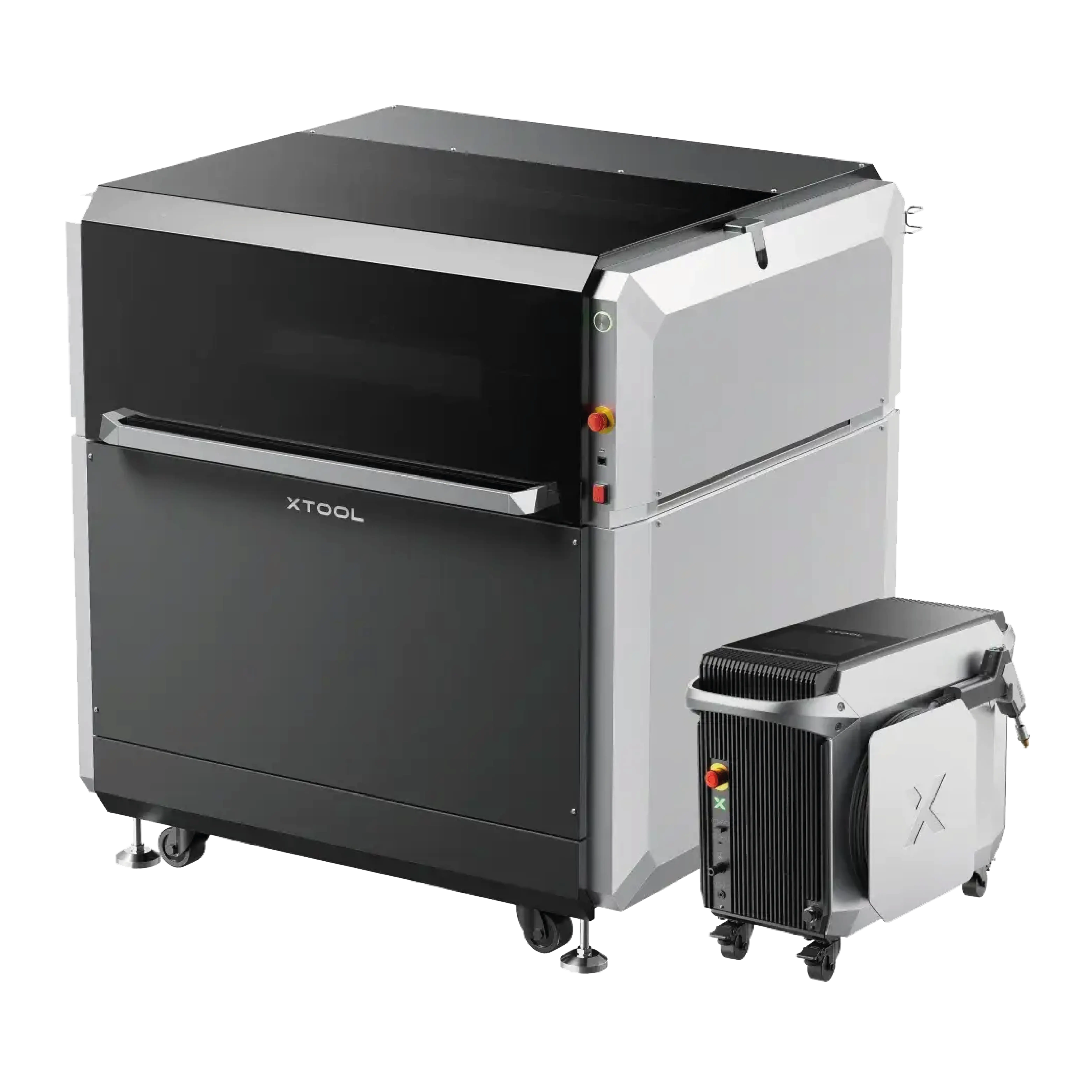

Laser-Schweißgerät & CNC-Schneidemaschine für Metall.
Metallbearbeitungssystem zum Laserschweißen und CNC-Schneiden für Werkstatt und Industrie, inklusive umfangreicher Peripherie (Kompressor, Trockner, Schutzlinsen, Düsen).
— Geeignet für
- Laserschweißen von Metallbaugruppen
- CNC-Metallschnitt im Werkstatt-/Industrieumfeld
— Nicht geeignet für
- Maker-Einstieg
- Bearbeitung organischer Materialien
— Technische Daten
- Funktion
- Laserschweißen + CNC-Schneiden
- Lasertyp
- Faserlaser
- Laserleistung

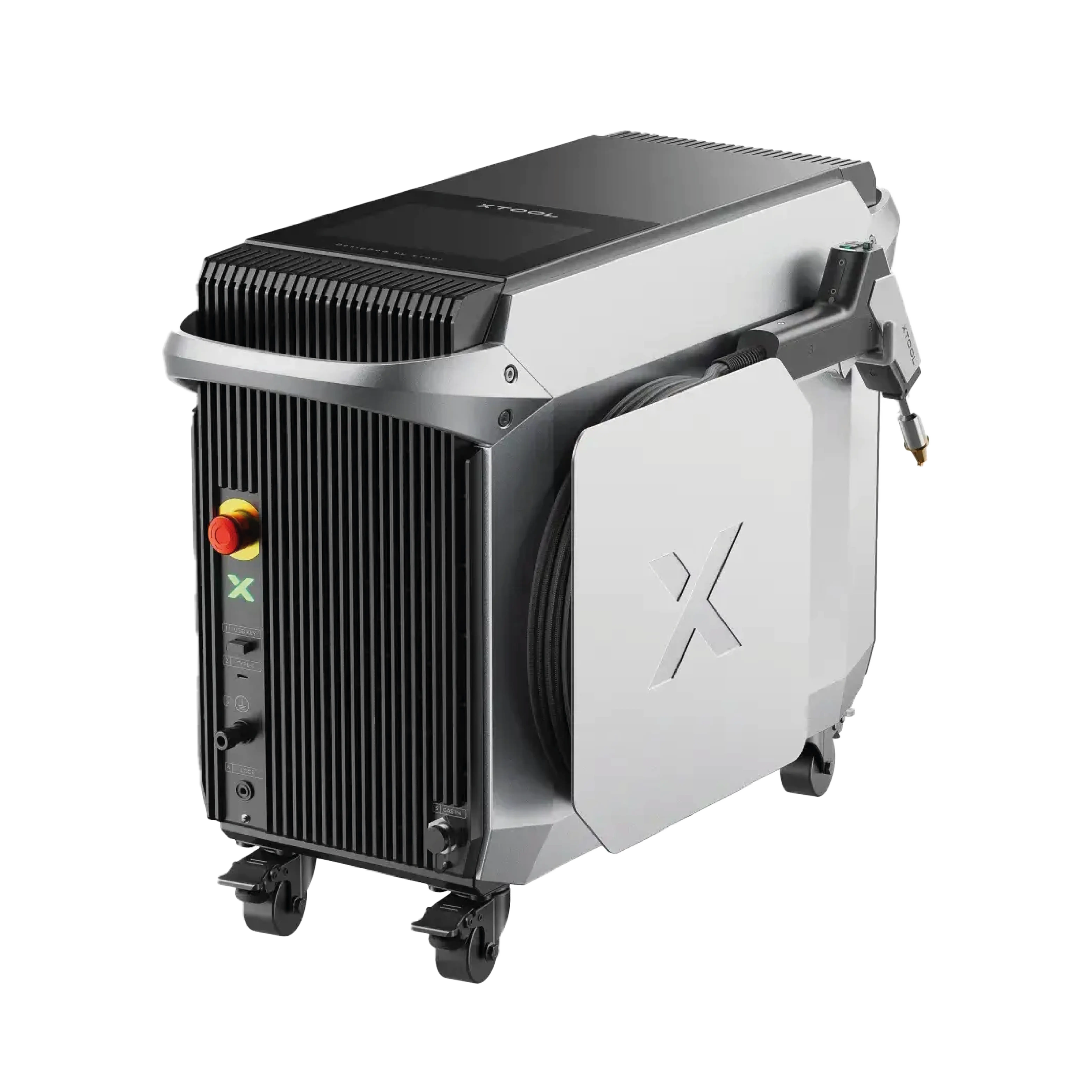

- 800 W (Starter) / 1200 W (Pro)
- Wellenlänge
- 1080 ± 10 nm
- Schweißverfahren
- Nahtschweißen / Heftschweißen / Pulsschweißen
- Schweißdicke (Pro, 1-seitig)
- Min. 0,2 mm Metall, max. 5 mm Edelstahl/Kohlenstoffstahl/verzinktes Blech/Titan, 4 mm Aluminium/Messing*
- Reinigungsbreite
- Max. 45 mm Rost-/Farbreinigung (zusätzliches MaxClean-Zubehör erforderlich); Max. 10 mm Nachschweißreinigung
- CNC-Schnittstärke
- Gratfreies Schneiden mit 1200 W Schweißgerät: Max. 0,39 in (10 mm); Kohlenstoffstahl/verzinktes Blech: 0,2 in (5 mm); Edelstahl/Titan: 0,16 in (4 mm); Aluminium: 0,12 in (3 mm); Messing: Min. 0,008 in (0,2 mm) Metalle · Gratfreies Schneiden mit 800 W Schweißgerät: Max. 8 mm; Kohlenstoffstahl/verzinktes Blech: 4 mm; Edelstahl: 4 mm; Messing/Aluminium: 2 mm · Max. Schnittstärke mit Graten (1200 W): Max. 0,47 in (12 mm) Kohlenstoffstahl/verzinktes Blech; 0,35 in (9 mm) Edelstahl; 0,24 in (6 mm) Aluminium/Titan; 0,16 in (4 mm) Messing
- CNC-Arbeitsbereich
- 24,02 × 24,02 in (610 × 610 mm)
- CNC-Geschwindigkeit
- 400 mm/s
- Empfohlene Gase
- Stickstoff oder Argon
- Kühlsystem
- Luftkühlung
- Unterstützte Materialien
- Edelstahl: 304/316/410/430; Aluminium/Aluminiumlegierung: 1060/5083/6061/6063/7075; Kohlenstoffstahl: A36/Q235/1095/#45; Titan/Titanlegierung: Gr.5/Ti-15V-3Cr-3Sn-3Al; Messing: C26000/C28000/C36000; Verzinktes Blech: DX51D; Magnesiumlegierung, Nickellegierungen, Zinklegierungen und mehr
- Laserklasse
- 4
- Produktabmessungen (Pro)
- 728 × 327 × 512 mm
- Produktgewicht (Pro)
- 38,2 kg
- Max. Leistungsaufnahme (Pro)
- 4200 W
- Eingangsspannung
- 200–240 V AC, 50/60 Hz
— Empfohlenes Zubehör
— Sicherheit & Absaugung
Hochleistungslaser — Augen-/Hautschutz bzw. Schutzgehäuse, Laserschutz und Unterweisung erforderlich.
- • Laserschweißen offen (geeigneter Laserschutz erforderlich), CNC-Schneiden im geschlossenen Aufbau.
- • Hochleistungs-Laserprozess — umfassender Personen- und Arbeitsschutz erforderlich.
- • Gewerbliche Nutzung erfordert i. d. R. eine Gefährdungsbeurteilung.
- • Absaugung der Prozessemissionen erforderlich.
Empfohlene Absaugung/Filterung: Industrielle Absaugung / Filterung (projektabhängig).
DACH · MIT FACHQUELLE ZU PRÜFEN
Gewerbliche Nutzung kann zusätzliche Pflichten auslösen — z. B. Gefährdungsbeurteilung, Bestellung eines Laserschutzbeauftragten (bei Klasse 3R/3B/4), Absaugung/Brandschutz sowie WEEE-/EPR- und betreiberseitige Maschinenrechtsfragen. Diese Punkte sind im Einzelfall mit einer Fachquelle zu klären; xtool.systems gibt hierzu keine verbindliche Rechts- oder Sicherheitsfachberatung.
